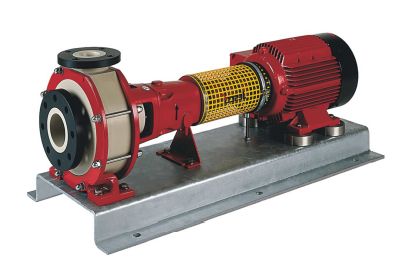

Odstředivá typizovaná čerpadla model N

[* http://www.hbcpumpy.cz/public/files/jesco_n_cerpadlo.jpg >]

Typizovaná čerpadla typové řady N jsou určena pro použití v chemickém průmyslu. Jsou běžně nasávací, jednostupňová, odstředivá, mají horizontální konstrukční uspořádání a jsou vyrobená z umělých hmot. Svými rozměry a výkony odpovídají požadavkům normy DIN/EN 22858.

Čerpadla této typové řady byla vyvinuta v souladu s požadavky chemického průmyslu a proto se používají především pro dopravu čistých, kyselých nebo alkalických a nízko viskózních kapalin, případně s nižším obsahem pevných látek.

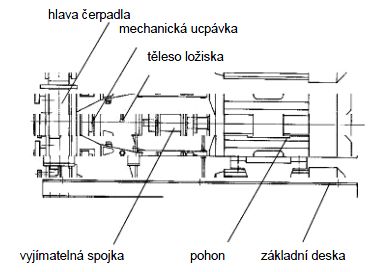

Poněvadž materiály, přicházející do kontaktu s dopravovaným médiem, jsou fyziologicky nezávadné, mohou se tato čerpadla používat také v potravinářském průmyslu. Standardní použití vyjímatelných spojek zaručuje jednoduché vyjmutí tělesa ložiska a dalších vnitřních dílů čerpadla a to i bez demontáže přípojek potrubí a motoru. Takto odpadá náročné vyrovnávání čerpadla a motoru po opětovném složení čerpací soustavy.

Hlava čerpadla, oběžné lopatkové kolo
=================

Všechny díly, které přicházejí do kontaktu s dopravovaným médiem, jsou vyrobeny z vysoce kvalitních materiálů, jako např. PP, PVDF, tvrdý uhlík, elastomery z EPDM nebo FPM. Vnější kovové díly jsou před korozí chráněny chemicky odolným lakem. U všech konstrukčních velikostí se používají uzavřená oběžná kola s odlehčovacími vrtanými otvory pro vyrovnávání axiálního posuvu. Přenos krouticího momentu je zajištěn prostřednictvím těsného tvarového spojení.

[* http://www.hbcpumpy.cz/public/files/jesco_n_cerpadlo2.jpg <]

Uspořádání hrdel, přípojky
=================

Sací hrdlo je umístěno axiálně a výtlačné hrdlo je natočeno radiálně směrem nahoru. Ve standardním provedení jsou přípojky sacího a výtlačného vedení osazeny přírubami podle DIN 2501/PN 10.

Hřídel a uložení
=================
Uložení masívního hřídele z ušlechtilé oceli je zajištěno ve dvou valivých ložiskách z GG26, která jsou mazána olejem resp. mazacím tukem. Hnací hřídel je v místě kontaktu s dopravovaným médiem opláštěný ochrannou trubkou, která je impregnovaná umělou pryskyřicí nebo PVDF.

Těsnění hřídele
=================

Průchody hřídele jsou utěsněny pomocí bezúdržbové mechanické ucpávky. Podle druhu provozních podmínek se používají ucpávky vnitřní jednočinné nebo dvojčinné. Dvojčinné ucpávky vyžadují přívod ucpávkové kapaliny.

Ucpávky jsou vyrobeny z karbidu křemíku (SiC), vlnovec a pomocná těsnění jsou z EPDM nebo FPM, kovové díly jsou z ušlechtilé oceli (1.4571) anebo kyselinovzdorné a žáropevné slitiny hastelloy C-4 (2.4610). Použité materiály a jejich kombinace ve standardních provedeních čerpadel pokrývají široký rozsah možností použití. Dostatek místa v těsnicím prostoru umožňuje
použití běžně dostupných druhů těsnění.

Zvláštní provedení na vyžádání.

Základní deska
=================
Typizovaná čerpadla řady N se dodávají jako kompletně smontované soupravy, sestávající z čerpadla, spojky a hnacího elektromotoru, které jsou instalovány na společné základní ocelové desce.

Pohon
=================
K pohonu se používají třífázové motory s povrchovým chlazením v provedení dle standardů IEC, 1450 ot/min, resp. 2900 ot/min, krytí IP55, třída izolace F, konstrukční tvar IM B3.


Materiály, dokumentace, grafy
=================
- "Výkony podle čerpadel":http://www.hbcpumpy.cz/public/files/N_vykony_podle_cerpadel.pdf
- "Rozměrové náčrtky":http://www.hbcpumpy.cz/public/files/N_rozmerove_nacrtky.pdf
- "Přiřazení základních desek a spojek":http://www.hbcpumpy.cz/public/files/N_prirazeni_zakladnich_desek_spojek.pdf
- "Mechanické ucpávky":http://www.hbcpumpy.cz/public/files/N_mechanicke_ucpavky.pdf
- "Provozní charakteristiky":http://www.hbcpumpy.cz/public/files/N_provozni_charakteristiky.pdf
